| 【產品功能描述】 適合標準應用的對射型傳感器，微型設計，2000 mm檢測范圍，紅光，暗時接通，NPN輸出，2m固定電纜 【產品特性】 ●超小型外殼設計 ●在遠距離模式下?lián)碛蟹浅４蟮臋z測范圍 ●可選擇切換至高精度模式，以獲得更高的開關精度 ●45°纜線出線口，即使在空間非常受限的條件下，也能●獲得最大的安裝自由度 |
對射型光電傳感器OBE2000-R2-SE0-P已開發用于廣泛的應用。它具有出色的耐用性并且非常易于安裝。房屋結構緊湊。具有45'電纜出口，可以安裝在最小的空間內。新的功能原理和功能開辟了一系列新的選擇。
|
|
——產品參數——
通用規格 | |
有效檢測距離 | 長量程模式： 0 ... 2 m |
高精度模式： 0 ... 200 mm | |
檢測范圍極限值 | 長量程模式： 2,5 m |
高精度模式： 300 mm | |
光源 | LED |
光源類型 | 調制可見紅光 ， 630 nm |
角度偏差 | 大約 2 ° |
光點直徑 | 長量程模式： 150 mm 相距 2000 mm 高精度模式： 0,5 mm 相距 50 mm |
發散角 | 大約 2 ° |
光學端面 | 向前直射 |
環境光限制 | EN 60947-5-2 : 30000 Lux |
系統組件 | |
發射器 | OBE2000-R2-S-P |
接收器 | OBE2000-R2-E0-P |
環境條件 | |
環境溫度 | -25 ... 60 °C (-13 ... 140 °F) |
存儲溫度 | -30 ... 70 °C (-22 ... 158 °F) |
指示燈/操作方法 | |

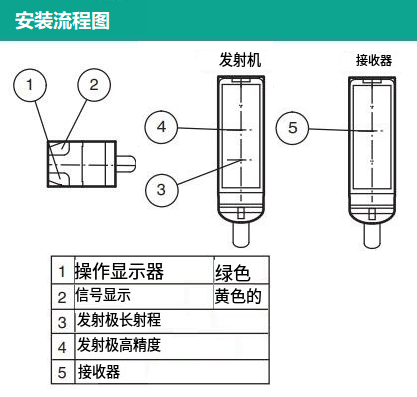

工作指示燈 | 綠色 LED，常亮 通電 ， 短路 : 綠色 LED 閃爍（約 4 Hz） |
功能指示燈 | 接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉 |
電氣技術規格 | |
工作電壓 | 10 ... 30 V DC ， 2 級 |
空載電流 | 發射器：≤ 11 mA |
接收器：≤ 8 mA | |
輸入 | |
控制輸入 | 發射器選擇 BK：未連接，長范圍模式 BK：0 V，高精度模式 |
開關閾值 | 示教輸入 |
輸出 | |
開關類型 | 常開觸點 / 暗時接通 |
信號輸出 | 1 路 NPN 輸出，短路保護，反極性保護，集電極開路 |
開關電壓 | 最大 30 V DC |
開關電流 | 最大 50 mA |
電壓降 | ≤ 1,5 V DC |
開關頻率 | 大約 800 Hz |
響應時間 | 600 μs |
機械規格 | |

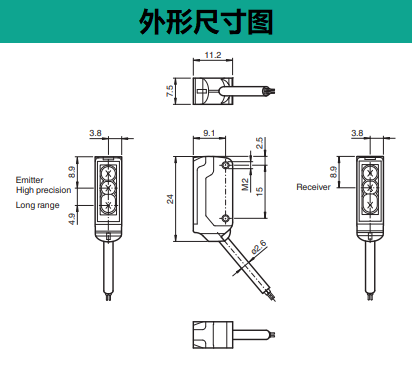

外殼寬度 | 7,5 mm |
外殼高度 | 24 mm |
外殼深度 | 11,2 mm |
防護等級 | IP67 |
連接 | 2 m 固定電纜 |
材料 | |
外殼 | PC/ABS 和 TPU |
光學端面 | PC |
電纜 | PUR |
安裝 | 固定螺絲 ， 2 x M2 內六角螺絲 包含在交貨范圍內 |
質量 | 大約 20 g 每個 傳感器 |
電纜長度 | 2 m |
倍加福對射型光電傳感器（成對）OBE2000-R2-SE0-P產品相關型號：
OBE2000-R2-SE0-0,2M-V31-P；OBE2000-R2-SE0-P；OBE2000-R2-SE1-0,2M-V31-P；OBE2000-R2-SE1-P；OBE2000-R2-SE2-0,2M-V31-P；OBE2000-R2-SE2-0,2M-V3-P-Y；OBE2000-R2-SE2-P；OBE2000-R2-SE3-0,2M-V31-P；OBE2000-R2-SE3-0,2M-V3-P-Y；OBE2000-R2-SE3-P
OBE2000-R3-E1-Y302636；OBE2000-R3-E2-0,2M-V3-P；OBE2000-R3-E3-0,2M-V3-P；OBE2000-R3-SE0-0,2M-V31-P；OBE2000-R3-SE0-P；OBE2000-R3-SE1-0,2M-V31-P；OBE2000-R3-SE1-P；OBE2000-R3-SE1-Y302635；
OBE2000-R3-SE2-0,2M-V31-P；OBE2000-R3-SE2-0,2M-V3-P；OBE2000-R3-SE2-P；OBE2000-R3-SE3-0,2M-V31-P；OBE2000-R3-SE3-P；OBE2000-R3-SP1-0,2M-V3-P；OBE2000-R3-SP1-P；OBE2000-R3-Y302637
