過電流繼電器是根據流過的電流的增加動作的繼電器，也可以根據規定的時間進行設定。時間測量與安全協調問題有關。過電流繼電器簡單、便宜且工作速度更快。過電流保護與過載保護有很大不同，過載保護通常使用繼電器在與被保護設備的熱能力相關的一定時間范圍內操作。雖然過流保護完全旨在中斷清潔過程，但即使采用這種安排，它通常也會以某種程度的過流來實現。

　因此，必須知道最大負載電流以確定電流與最大負載的最小比率，該比率足夠高以啟用過電流繼電器。

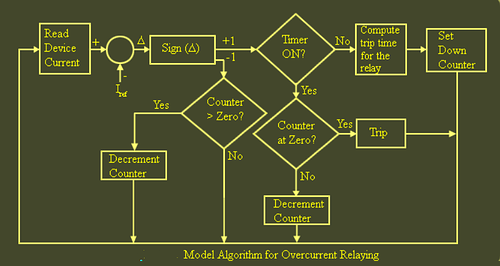

　一、過流繼電器的工作原理：

　第一步是讀取當前設備。流向設備的電流由CT降低，然后由A/D轉換器數字化?？梢允褂酶鞣N參數估計方法從當前樣本估計基波分量的大小。

　這些方法將在以后的會議上更詳細地討論。在下一步中，將輸入電流與參考電流進行比較。正號表示可能的故障。I/Iref比率也稱為插頭設置乘數(PSM)

　二、過電流繼電器的作用：

　短路保護和過載安全

　徑向系統配電和輸電網絡的主要安全

　儲備備用發電機、電力變壓器、輸電線路。
