RTD（熱電阻溫度傳感器）是一種溫度傳感器，當溫度升高時，電阻會增加。RTD或熱電阻溫度傳感器是用于測量溫度的傳感器。RTD由鉑、銅或鎳制成，具有可重復的電阻與溫度關系，工作溫度范圍為200C至+850C。RTD包含一個電阻器，該電阻器會隨著溫度的變化而改變電阻值。多年來，它們一直用于測量實驗室和工業過程中的溫度，并在準確性、可重復性和穩定性方面享有盛譽。鉑是一種貴金屬，在最大溫度范圍內具有最穩定的電阻-溫度關系，因此比銅或鎳RTD更常見。
熱電阻溫度傳感器主要有兩種類型，薄膜式和繞線式。
1、繞線式RTD
繞線式RTD使用小直徑線（通常為鉑）制成，該線纏繞成線圈并封裝在陶瓷絕緣體中。然后將較大的延長線點焊到鉑絲上。相反，也可以將小直徑導線纏繞在陶瓷芯棒的外部并涂上絕緣材料，例如玻璃，然后將延長線點焊到繞組線上。
2、薄膜RTD元件
薄膜RTD是通過在陶瓷基板上沉積一層薄的電阻材料（通常是鉑膜）制成的。然后將圖案蝕刻到元件上，形成電路。鉑薄膜RTD(Pt-RTD)提供近乎線性的溫度與電阻關系，并在寬溫度范圍內提供非常高的精度。歐洲標準DIN/IEC 60751被認為是鉑RTD的全球標準。

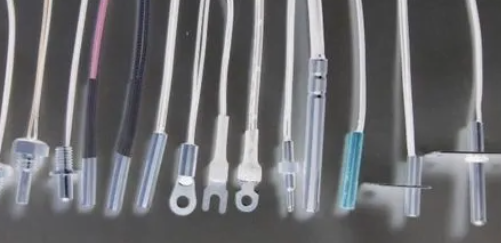

PT100是最流行和最準確的RTD傳感器之一。它不僅提供良好的精度，還提供出色的穩定性和可重復性。大多數標準PT100傳感器符合DIN IEC B類標準。PT100傳感器也相對不受電噪聲的影響，因此非常適合工業環境中的溫度測量，尤其是在電機、發電機和其他高壓設備周?chē)?。由于RTD具有優于0.1C的精度和可重復性，因此它們正在慢慢取代低于600C的工業應用中的熱電偶。
