應變計壓力傳感器的工作原理：是吸附在基材上的應變電阻的阻值隨機械變形而變化。這種效應通常稱為電阻應變效應。電阻應變計是將試件上的應變變化轉化為電信號的靈敏裝置。它是壓阻式應變傳感器的主要部件之一。

　　最常用的電阻應變片是應變計壓力傳感器和半導體應變片。應變計壓力傳感器有兩種：燈絲應變片和金屬箔應變片。通常，應變片通過特殊粘合劑與產生機械應變的基板緊密結合。

　　當基板的應力發生變化時，電阻應變片也會一起變形。然后應變片的電阻發生變化，使得施加到電阻上的電壓變化。這種應變計在受壓時的電阻變化通常很小。通常，這些應變儀形成應變橋。并由后續的儀表放大器放大，然后傳輸?shù)教幚黼娐罚ㄍǔＪ茿/D轉換和CPU）顯示器或執行器。

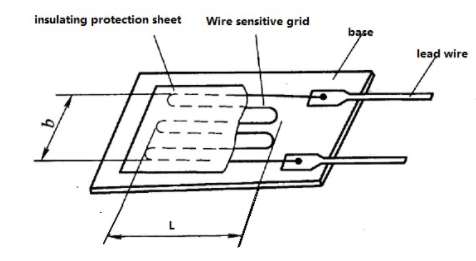

　　應變計壓力傳感器的內部結構：電阻應變片由基材、金屬應變線或應變箔、絕緣保護片、引線組成。根據不同用途，阻值電阻應變片的大小可由設計者自行設計。

　　但要注意電阻的取值范圍：電阻值太小，需要的驅動電流太大。在這種情況下，應變片的電阻在不同的環境中變化太大；輸出零漂，調零電路過于復雜。如果電阻過高，則阻抗過高，抵抗外界電磁干擾的能力較差。一般在幾十歐到幾萬歐左右。
