連接伺服電機可能是許多項目中的一項基本任務，例如構建定制機器人。可以采用多種方法將伺服電機與Raspberry Pi連接起來。本文介紹了其中的兩種，并解釋了伺服電機的工作原理。這些知識將使讀者能夠使用不同的微控制器，甚至是簡單的基于555定時器的電路來控制伺服系統。
伺服電機是如何工作的？
通常，伺服系統具有三個輸入，其中兩個為位于塑料體內的電機供電。第三個輸入控制伺服轉動多少。
通常，輸入信號是脈寬調制(PWM)信號，其頻率不會隨時間變化。相反，當PWM輸入信號的占空比發生變化時，伺服電機會旋轉到某個角度。本例中使用的舵機總共可以轉動180度（每個方向90度）。當占空比為5%（一毫秒長的高脈沖）時，伺服旋轉到其最小位置。如果占空比變?yōu)?0%（這是一個兩毫秒長的高脈沖），伺服會一直向右旋轉。之間的占空比與-90和+90之間的不同角度相關。但是，這些數字可能因不同的伺服系統和制造商而異。因此，始終有必要查閱伺服的數據表。
請注意，Raspberry Pi不應為伺服提供電壓。相反，使用外部電源來驅動伺服電機，因?yàn)镽aspberry Pi的GPIO引腳可能無法提供足夠的電源來使電機以可接受的速度轉動。
如何用樹莓派控制伺服電機？

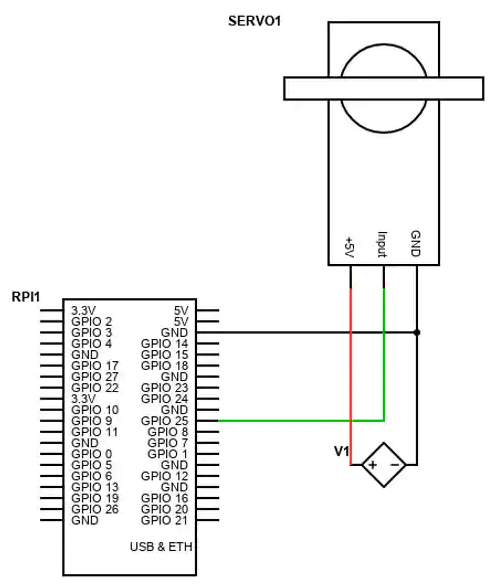

要使樹莓派控制伺服電機，請將伺服器的+5 V和GND線連接到外部電源，將剩余的信號線連接到樹莓派的任何I/O引腳。
不要忘記將Raspberry Pi的任何GND引腳也連接到電源的地。
如上所述，伺服系統通常需要一個PWM信號來告訴它們轉向哪里。因此，有多種方法可以將舵機旋轉到特定角度。一種方法是使用包含伺服模塊的gpiozero庫。您可以使用pip在Raspberry Pi上安裝該庫。如果尚未安裝rpi.gpio包，也請下載它。否則，gpiozero庫將無法工作：
復制代碼
sudo apt-get install python3-rpi.gpiosudo pip3 install gpiozero
完成后，就可以執行以下腳本：
復制代碼
from gpiozero import Servofrom time import sleep
servo = Servo(25)try: while True:
servo.min()
sleep(0.5)
servo.mid()
sleep(0.5)
servo.max()
sleep(0.5)except KeyboardInterrupt:
print("Program stopped")如您所見，該庫允許您快速將伺服轉向三個預定義位置之一。這個簡單的python腳本首先導入所需的庫。然后，它定義伺服在開始無限循環之前連接到引腳25，在該無限循環中，伺服旋轉到其最小、中間和最大位置。在角度變化之間，腳本等待半秒。
但是，庫也可以通過直接將舵機的值設置為-1和1之間的數字來指示舵機轉向舵機最小值和最大值之間的任何位置。負值對應于舵機的最小位置,一個代表舵機的最大旋轉：
復制代碼
from gpiozero import Servo
from time import sleep
servo = Servo(25)val = -1try: while True:
servo.value = val
sleep(0.1) val = val + 0.1
if val > 1: val = -1except KeyboardInterrupt:
print("Program stopped")這個簡單的腳本與前一個腳本的工作方式類似。然而，它在每次循環迭代中直接設置舵機的值，而不是使舵機旋轉到三個預定義位置之一。
請注意，此庫僅代表使用Raspberry Pi控制伺服的一種方式。同樣，您也可以使用不同的庫，例如pigpio，并直接操縱進入伺服器的PWM輸出信號，使其轉向指定位置。
控制多個舵機的另一種方法
任何樹莓派編號的I/O引腳都能夠控制伺服系統。但是，如果您想控制更多的伺服系統，或者您的項目需要GPIO引腳用于其他用途，那么也可以使用伺服控制器板。
這些模塊通常通過I2C與微控制器或類似設備通信，因此可以僅使用Raspberry Pi的兩個GPIO引腳來控制許多伺服系統。但是，您可以購買許多不同類型的模塊，它們的工作方式通常大不相同。因此，您應該查閱模塊的數據表以了解如何使用它。
概括
與普通直流電機不同，伺服系統通常不能旋轉完整的360度。相反，它們?cè)谀硞€(gè)最小和最大角度之間轉動。具有恒定頻率的脈寬調制輸入信號控制旋轉。該信號的占空比直接對應于電機的角度。當輸入信號的占空比增加時，伺服會向其最大位置旋轉。樹莓派可以通過軟件直接同時控制多個舵機。每個編號的GPIO引腳都可以管理一個舵機。但是，不建議使用Raspberry Pi為伺服器供電。相反，它們應該連接到外部電源。伺服控制器板是一次控制大量伺服的不錯選擇。
