串聯開關變換器由于占空比總是小于1,所以U。總是小于Ui，故常稱為下降型(降壓型)串聯開關變換器。也稱為Buck變換器。Buck變換器又稱為降壓變換器，串聯穩壓開關電源和三端開關型降壓穩壓電源。

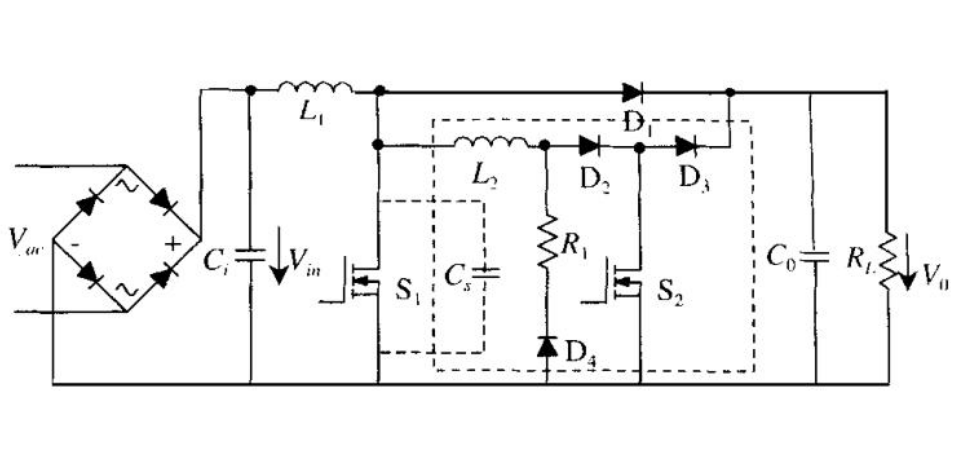

　　Buck變換器主要包括：開關元件M1，二極管D1，電感L1，電容C1和反饋環路。而一般的反饋環路由四部分組成：采樣網絡，誤差放大器（Error Amplifier，E/A），脈寬調制器（Pulse Width Molation，PWM）和驅動電路。為了便于對Buck變換器基本工作原理的分析，我們首先作以下幾點合理的假設[1]：

　　a、開關元件M1和二極管D1都是理想元件。它們可以快速的導通和關斷，且導通時壓降為零，關斷時漏電流為零；

　　b、電容和電感同樣是理想元件。電感工作在線性區而未飽和時，寄生電阻等于零。電容的等效串聯電阻（Equivalent Series Resistance，ESR）和等效串聯電感（Equivalent Series inctance，ESL）等于零；

　　c、輸出電壓中的紋波電壓和輸出電壓相比非常小，可以忽略不計。

　　d、采樣網絡R1和R2的阻抗很大，從而使得流經它們的電流可以忽略不計。

　　在以上假設的基礎上，下面我們對Buck變換器的基本原理進行分析。當開關元件M1導通時，電壓V1與輸出電壓Vdc相等，晶體管D1處于反向截至狀態，電流01?DI。電流11LMII?流經電感L1，電流線性增加。經過電容C1濾波后，產生輸出電流OI和輸出電壓OV。采樣網絡R1和R2對輸出電壓OV進行采樣得到電壓信號SV，并與參考電壓refV比較放大得到信號。信號eaV和線性上升的三角波信號trV比較。當eatrVV?時，控制信號WMV和GV跳變?yōu)榈?，開關元件M1截至。

　　此時，電感L1為了保持其電流1LI不變，電感L1中的磁場將改變電感L1兩端的電壓極性。這時二極管D1承受正向偏壓，并有電流1DI流過，故稱D1為續流二極管。若OLII?1時，電容C1處于放電狀態，有利于輸出電流OI和輸出電壓OV保持恒定。開關元件截至的狀態一直保持到下一個周期的開始，當又一次滿足條件treaVV?時，開關元件M1再次導通，重復上面的過程。

　　仔細分析Buck變換器的原理圖可知，它的反饋環路是一個負反饋環路。當輸出電壓OV升高時，電壓SV升高，所以誤差放大器的輸出電壓eaV降低。由于eaV的降低，使得三角波trV更早的達到比較電平，所以導通時間onT減小。因此，Buck變換器的輸入能量降低。由能量守恒可知，輸出電壓OV降低。反之亦然。
