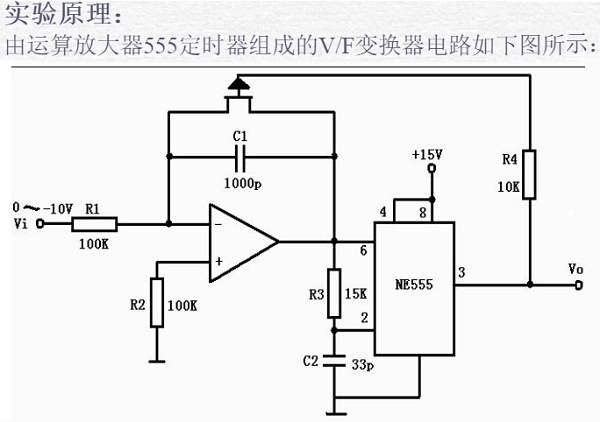

vf變換器其工作原理是:555定時器輸出近15伏時,3CJE截止,運放輸出完成積分運算,當運放的輸出上升到10伏時,555定時器輸出變?yōu)榈碗娖?0伏)3CJE開始導通,運放輸出電壓迅速下降輸出電壓下降到5伏時,555定時器輸出又變?yōu)?5伏(高電平),3CJE再次截止,運放的輸出電壓又開始積分上升。如此反復,形成震蕩。

輸入電壓ⅵ越大,積分電流Vi/R1就越大，運放的輸出電壓上升越快,55定時器輸出方波頻率越高。經分析,輸出頻率的公式為f=Vi/1OR1C1。

vf變換器實驗元器件：

集成運放  uA741  1片

集成定時器  NE5551片

電阻  100K  2只,  15K  1只,  10K  1只

電容  1000pF  1只,  33pF  1只

場效應管  P736CJ  1只
