1.電接點壓力表有三根接線，一根是公用的，表針是可調的，可將一個表針調到0.4M，接低壓啟動控制繼電器，另一個表針調到0.6M，接高壓停止繼電器，公用線是高低壓控制的公用線。

　　上面的指針是上限，下面的指針是下限，中間的黑色指針指示是實際壓力的數值。

　　實際壓力在上限之上時，與上限接通，與下限斷開。

　　實際壓力在上下限之間時，公共端與上限，下限都斷開。

　　實際壓力在下限之下時，公共端與下限接通，與上限斷開，電接點壓力表就是控制上下限壓力用的。

　　光有電接點壓力表是不夠的，還要有控制泵的自動控制箱。增加個中間繼電器，電接點壓力表上有1個高壓點，一個中點，一個低壓點，

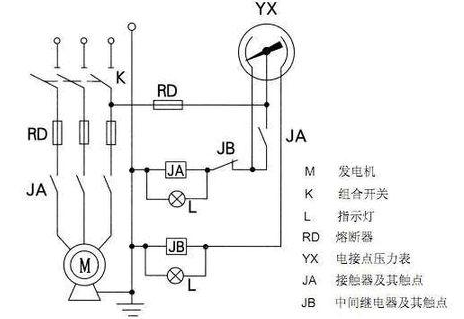

　　電流方向：火線進中點，經過低壓點，到中間繼電器1組觸點的常閉點，到接觸器線圈一端，繼電器線圈另一端接零線。另選一組接觸器上的常開觸點，2端并聯到壓力表低壓端與中點端。中間繼電器的控制由火線進壓力表中點，到高壓點到中間繼電器線圈一段，中間繼電器線圈另一段接零線。

　　2.電氣原理：以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機?？刂七^程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖，其常開觸頭閉合驅動J3，電動機得電運轉。當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。如此往復，達到自動控制的目的。
